Líneas de corte N2990/2200 2+2 cabezales
Especificaciones Líneas de corte N2990/2200 2+2 cabezales
Nuestra líneas de corte han sido diseñadas para obtener la máxima producción con la mínima mano de obra de operarios y el máximo de fiabilidad en las máquinas que la componen.
Las dimensiones generales de la línea de producción se han ajustado a las necesidades del cliente, siguiendo los criterios establecidos por éste, en cuanto a las dimensiones de las piezas a elaborar y los productos finales obtenidos.
Toda la línea se caracteriza por la robustez y fiabilidad de las máquinas que la componen, estando todas ellas diseñadas para soportar las condiciones más duras de trabajo, y en este aspecto es precisamente donde podemos aportar toda la experiencia acumulada a lo largo de los años que llevamos diseñando y fabricando maquinaria para este sector.
Una de las grandes ventajas que podemos resaltar de las máquinas de esta línea de producción es que son modelos con diseños ya evaluados en su funcionamiento, y que únicamente difieren de nuestras máquinas de serie en sus dimensiones fundamentales, pero no en todos los componentes que incorporan.
La línea de corte N.2990/2200-6+9C, se compone básicamente de:
- 1 Mesa intermedias de rodillos plásticos motorizados, modelo N.2274.
- 1 Cortadora longitudinal de 2 cabezales Ø800 y puente móvil, modelo N.8500/800-2C.
- 1 Cortadora transversal de 2 cabezales Ø800 y puente móvil, modelo N.8500/800-2C.
- 2 Mesas de corte con banda motorizada, modelo N.2304.
- 1 Mesa de topes para selección de chapas, modelo N.2590.
- 1 Mesa de doble desplazamiento con rodillos motorizados, modelo N.2585.
- 1 Mesas de banda motorizada para salida de material, modelo N.2426.
- VALLADO DE SEGURIDAD
Documentación Líneas de corte N2990/2200 2+2 cabezales
Descripción técnica Líneas de corte N2990/2200 2+2 cabezales
Nuestra línea de corte N.2405/2200 2+2 C ha sido diseñada para obtener la máxima producción con el mínimo trabajo del operario y la máxima fiabilidad de las máquinas que la componen.
DISEÑO ESPECIAL PARA ESPESORES
Las dimensiones generales de la línea de producción se han ajustado a las necesidades del cliente, de acuerdo con los criterios establecidos por el mismo, en cuanto a las dimensiones de las piezas a fabricar y los productos terminados obtenidos.
Toda la línea se caracteriza por la robustez y confiabilidad de las máquinas que la componen, todas diseñadas para soportar las más duras condiciones de trabajo. Precisamente en este sentido podemos aportar toda la experiencia acumulada a lo largo de los años en el diseño y construcción de maquinaria para el sector.
Una de las grandes ventajas que podemos destacar de las máquinas de esta línea de producción es que son modelos cuyos diseños ya han sido evaluados en su funcionamiento y que solo se diferencian de nuestras máquinas estándar en sus dimensiones fundamentales, pero no por todos los componentes que las componen. integrar.

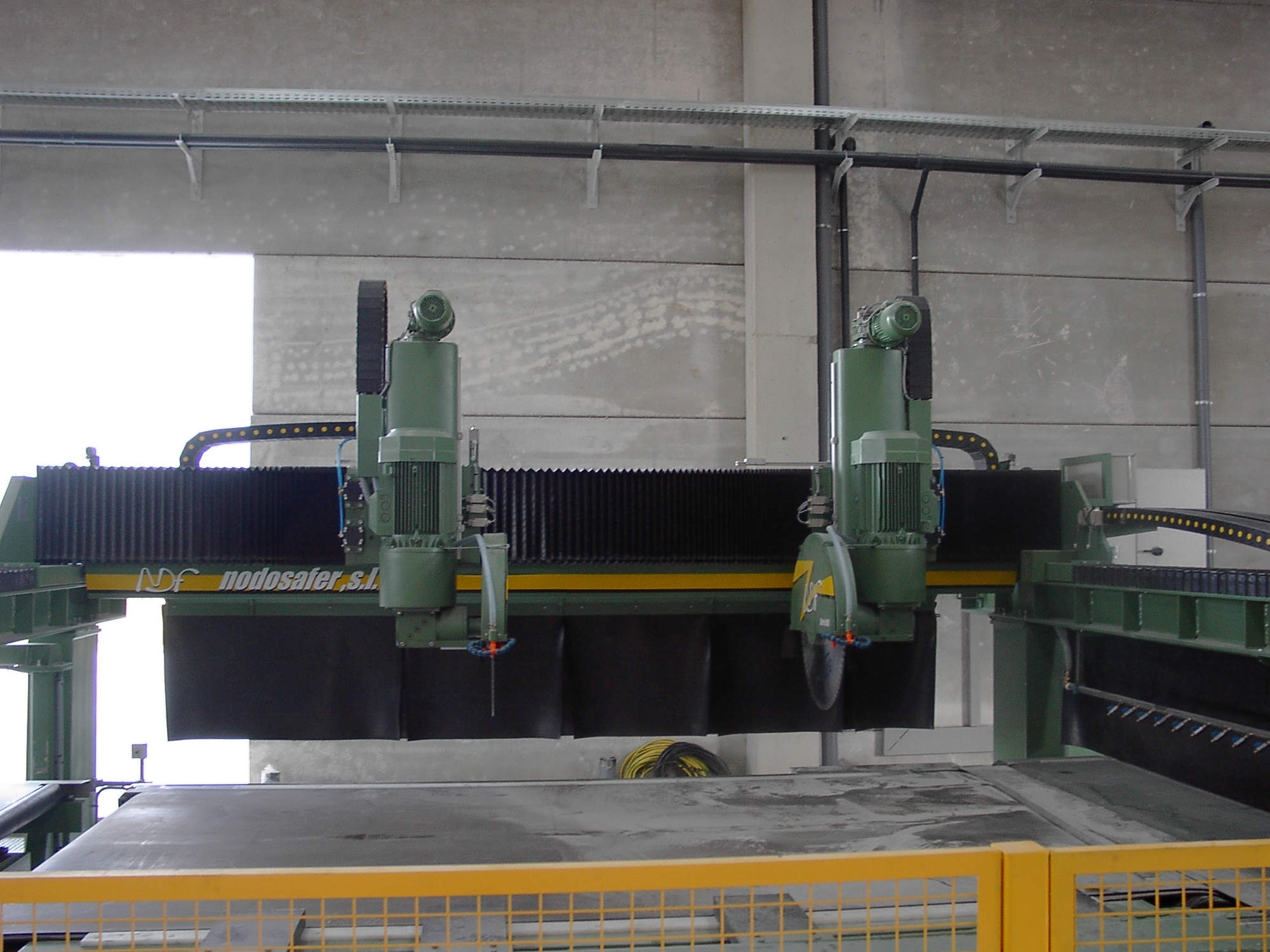

La cortadora longitudinal de 2 cabezales sobre puente móvil N.8500-2C y la cortadora transversal de 2 cabezales N.8500-2C son máquinas equipadas con los últimos avances tecnológicos en diseño mecánico y electrónico. Destacan los sistemas de guías lineales del puente cabezal soportado por dos vigas paralelas a la mesa de corte por la primera y perpendiculares a la segunda, con guías lineales de precisión y rodamientos de bolas y zapata recirculante de alta precisión y rigidez, que se desplaza, para realizar las tareas de corte.

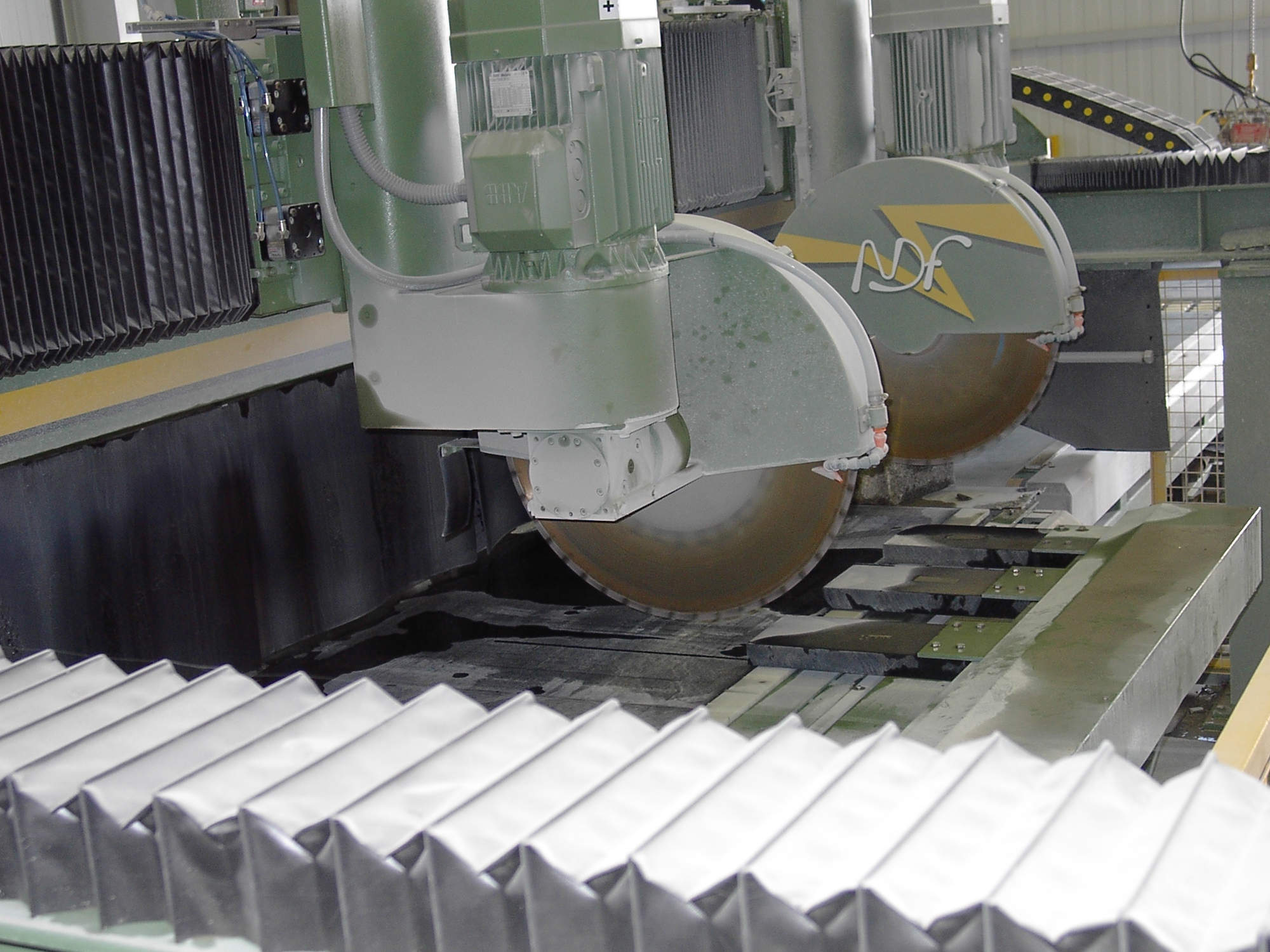

Los cabezales porta-disco deslizantes apoyados sobre guías lineales en el puente, con patines de recirculación de bolas, también realizan el movimiento vertical guiados sobre patines de recirculación de bolas y accionados por un eje laminado con tuerca de recirculación de bolas, para poder posicionarse muy de forma rápida y precisa, quedando todo perfectamente protegido por un fuelle de PVC. Portacabezas equipados con un movimiento de traslación por motorreductor de desplazamiento controlado por convertidor de frecuencia y regla magnética de posicionamiento en el eje X, y accionado por un husillo y un motorreductor eléctrico para el posicionamiento vertical del corte en el eje Z. El posicionamiento del cabezas es simultáneamente gracias a los convertidores independientes de cada cabeza.

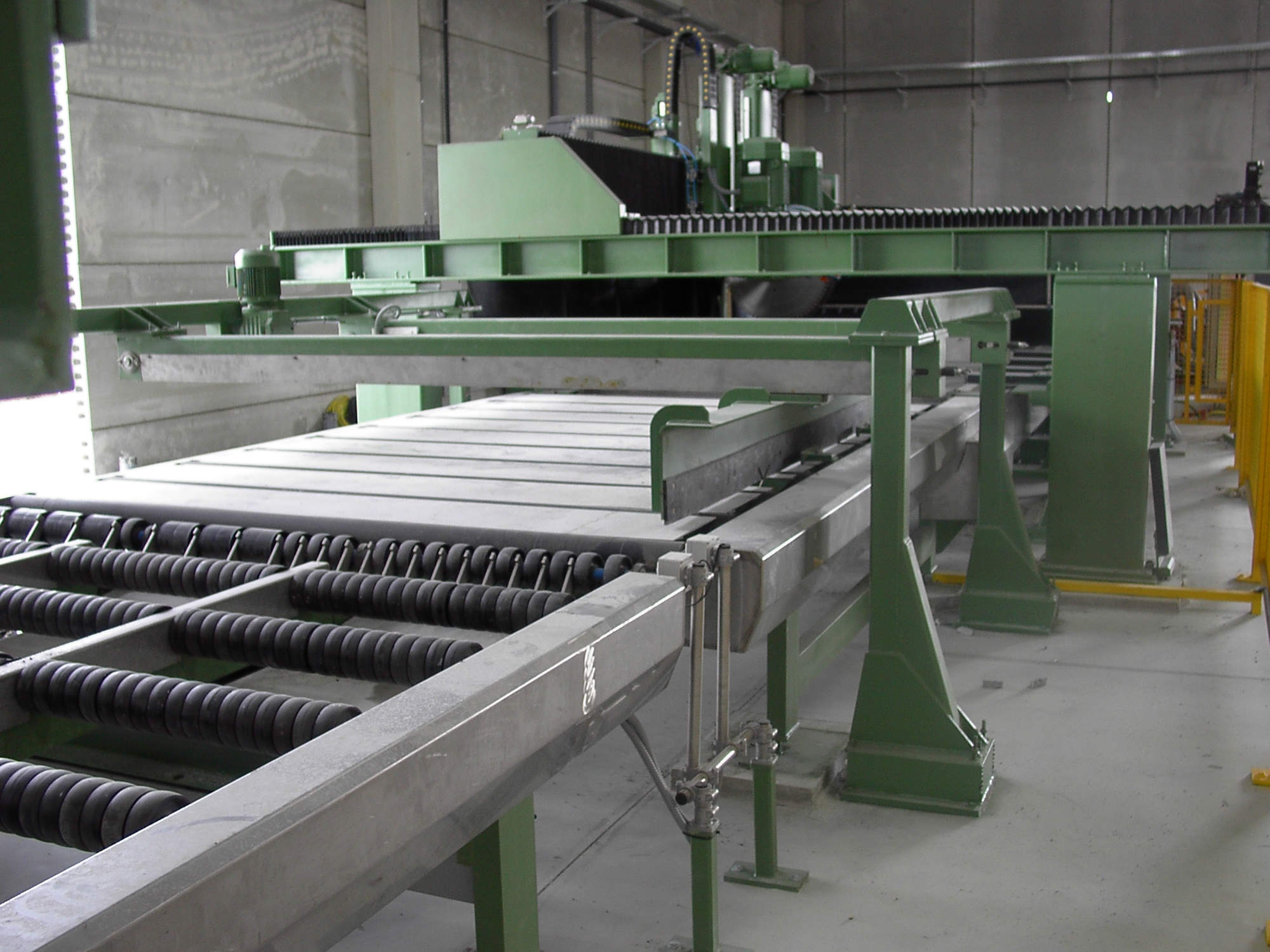

Las mesas de corte N.2304 están construidas con una estructura de acero con un plano superior rectificado, sobre la que se apoya la cinta transportadora motorizada, cuya superficie exterior está recubierta de goma para evitar el movimiento del material durante la fase de corte. Un dispositivo golpeador de piedras, situado en la mesa de la segunda cortadora transversal, permite reducir considerablemente los tiempos de corte.
La mesa N.2590, ubicada a la salida de la cuchilla longitudinal, cuenta con un sistema de topes físicos controlados neumáticamente que permite la selección de tiras precortadas según ancho para su posterior procesamiento en la cuchilla longitudinal.
La segunda mesa N.2585, cuenta con un dispositivo de arrastre para unir y alinear las tiras antes del procesamiento en la cuchilla transversal, así como la eliminación de desperdicios longitudinales.
Las mesas de descarga de cinta N.2426 tienen un marco construido sobre una rejilla de acero con una cinta transportadora para descargar la mesa de corte, simultáneamente, mientras la cuchilla transversal ya recibe la siguiente tabla y está lista para cortar.
Las áreas de trabajo están protegidas, limitando el acceso a las zonas de riesgo mediante vallas protectoras y células fotoeléctricas, con el fin de evitar cualquier riesgo de accidente.
Todas las máquinas y cabezales están equipados con un sistema de transmisión por engranajes centralizado para un mantenimiento rápido y fácil.
En el apartado de instalación y control eléctrico, cabe destacar la implementación de autómatas de última generación con programas hechos a medida por nuestro departamento técnico, para que la programación de las máquinas sea lo más sencilla posible para los operarios. , evitando así pérdidas de tiempo innecesarias. La programación del ciclo de trabajo y la visualización de su secuencia se realizan en dos terminales de operador con display, donde se visualizan todos los parámetros de trabajo, así como los ciclos de corte.
| Ancho de la máquina | 5500mm |
| Longitud de las vías de rodadura | 5500mm |
| Distancia máxima de discos | 2200 mm (interior) |
| Distancia mínima de discos | 200mm |
| Diámetro de los discos de corte | 800mm |
| Altura máxima de las piezas de corte | 300mm |
| Potencia del motor de disco | 30 cv (2) |
| Potencia total instalada | 67,5 CV |
| Consumo de agua por disco | 30-40 l/min |
| Ancho de la máquina | 5950mm |
| Longitud de las vías de rodadura | 5500mm |
| Distancia máxima de discos | 3500 mm (interior) |
| Distancia mínima de discos | 200mm |
| Diámetro de los discos de corte | 800mm |
| Altura máxima de las piezas de corte | 300mm |
| Potencia del motor de disco | 30 HP (2) |
| Potencia total instalada | 67,5 CV |
| Consumo de agua por disco | 30-40 l/min |
| Ancho de la mesa | 2957 mm |
| máx. Longitud de la mesa | 4044 mm |
| máx. Banda ancha | 2200 mm |
| Velocidad de desplazamiento de la banda | 6.5 m/min |
| potencia del motor | 4.5 HP |
| Ancho de la mesa | 2929 mm |
| máx. Longitud de la mesa | 3700 mm |
| máx. anchura de trabajo | 2200 mm |
| Velocidad de avance de los rodillos | 6.5 m/min |
| Potencia del motor de accionamiento de rodillos | 1.5 HP |
| Velocidad de desplazamiento de centrado | 3.1 m/min |
| Potencia del motor de desplazamiento transversal | 2 HP |
| Ancho de la mesa | 2929 mm |
| Longitud máxima de la mesa | 3500 mm |
| Anchura máxima de trabajo | 2200 mm |
| Velocidad de avance | 6.5 m/min |
| potencia del motor | 1 HP |
| Ancho de la mesa | 2929 mm |
| Longitud máxima de la mesa | 3900 mm |
| Anchura máxima de trabajo | 2200 mm |
| Velocidad de avance de los rodillos | 6.5 m/min |
| Potencia del motor de accionamiento de rodillos | 1.5 HP |
| Ancho de la mesa | 2930 mm |
| Longitud máxima de la mesa | 3500 mm |
| Anchura máxima de trabajo | 2200 mm |
| Velocidad de avance del rodillo | 11.5 m/min |
| Potencia del motor de accionamiento de rodillos | 2 HP |
Vídeos Líneas de corte N2990/2200 2+2 cabezales
Nodosafer es una empresa que cuenta con 40 años de experiencia en el diseño y fabricación maquinaria y equipos para el sector de la transformación y mecanizado de la piedra natural.
